Azterion Technologies · Prototipo Funcional

Control de activos
inteligente con LoRa

Un sistema de seguimiento en tiempo real diseñado para patios automotrices. Cada vehículo lleva un Pinger: un dispositivo compacto que transmite su estado, posición y alertas mediante red de malla LoRa — sin internet, sin GPS.

Ver dashboard en vivo Ver demo en video
2 años
Duración de batería
20,000
Dispositivos escalable
13 bytes
Por paquete
AES-128
Encriptación CTR
Arquitectura

¿Cómo funciona el sistema?

Una red de malla LoRa donde cada nodo puede retransmitir señales de los demás, garantizando cobertura aunque un dispositivo esté lejos del gateway.

Pinger A En vehículo
Pinger B Retransmisor
Gateway Por área
API / Dashboard Tiempo real
01

Ping periódico

Cada Pinger despierta en un intervalo configurado y emite una señal LoRa encriptada (AES-128). Los grupos de sensores usan slots de tiempo distintos para no saturar el espectro.

02

Red de malla

Si un Pinger está fuera del alcance directo del gateway, otros Pingers cercanos retransmiten la señal, garantizando cobertura en patios de gran extensión.

03

Gateway por área

Cada área del patio tiene su propio gateway. Recibe los pings, confirma la recepción y reporta hacia el servidor vía internet (WiFi / Ethernet).

04

Dashboard en tiempo real

La API expone estado, batería, RSSI, secuencia de paquetes y alertas activas. Cualquier sistema puede integrarse o usar el dashboard incluido.

Hardware

El Pinger

Un dispositivo compacto con imán integrado que se adhiere al vehículo. El 99% del tiempo permanece dormido — solo despierta para enviar el ping o al detectar un evento físico.

  • Batería de 2,000 mAh Hasta 2 años sin recarga. Con el intervalo recomendado de 15 minutos: 1.6 a 1.8 años. El dispositivo no se apaga — solo entra en modo dormant.
  • Módulo LoRa + ESP32 · Paquetes de 13 bytes Paquetes ultra-compactos para minimizar tiempo en aire y consumo. Cada paquete incluye CRC y número de secuencia continuo para detectar intentos de suplantación.
  • Botón de presión con imán (tamper) El imán mantiene el botón presionado. Si el dispositivo es levantado del vehículo, el botón se libera y genera alerta inmediata.
  • Acelerómetro integrado Detecta movimiento no autorizado del vehículo y lo reporta como alerta al gateway.
  • Encriptación AES-128 CTR Solo el Pinger y su gateway pueden descifrar el paquete. El espectro se gestiona por grupos con slots de tiempo para evitar colisiones entre dispositivos.
  • RFID en puertas Lectores RFID en los accesos del patio detectarán si un vehículo cruza el perímetro.
Pinger · LoRa
Monitoreo

Sistema de alertas

Seis tipos de alertas permiten saber exactamente qué está pasando con cada activo en tiempo real.

TAMPER — Dispositivo removido

El imán ya no presiona el botón. El Pinger fue separado del vehículo sin autorización.

Movimiento detectado

El acelerómetro registró movimiento del vehículo. Posible traslado sin autorización.

Batería baja

Nivel de batería por debajo del 15%. Se emite antes de que el dispositivo se apague para permitir reemplazo planificado.

Zona incorrecta

El Pinger está siendo detectado por un gateway de un área diferente a la que le corresponde.

Modo dormant

El dispositivo está en modo de almacenamiento. Solo hace check-in ocasional para ahorrar batería.

Sin señal reciente

No se ha recibido señal del Pinger en más de 5 minutos, o del gateway en más de 90 segundos.

Operación normal

El dispositivo responde correctamente, la batería es suficiente y se encuentra en su zona asignada.

En vivo
Dashboard

Sistema en tiempo real

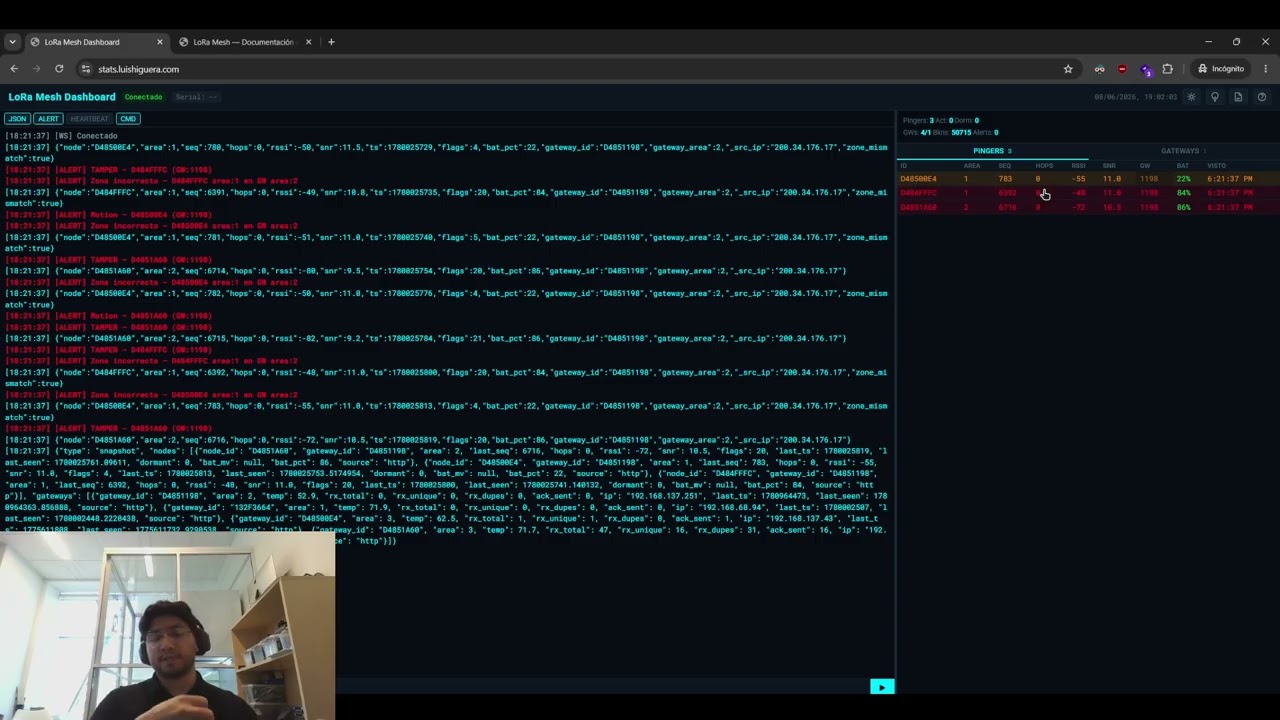

El dashboard de prueba muestra los datos reales que reciben los gateways: estado de Pingers, señal RSSI, nivel de batería, historial de paquetes y alertas activas. Incluye un tour guiado integrado.

Dashboard disponible en stats.luishiguera.com

Demo

Video de avance del proyecto

El prototipo funcional en acción: hardware, API, dashboard y alertas del sistema explicadas en detalle. El dispositivo ya está listo para una prueba de concepto completa.

Pinger — Video de avance del proyecto
Reproducir video
Prototipo funcional

ESP32 + módulo LoRa + batería 2,000 mAh + acelerómetro + botón de activación con imán.

API propia

Expone datos en tiempo real. Puede usarse directamente o como referencia para integrar en sistemas propios.

Documentación completa

Arquitectura de red, definición de cada componente, consumo, encriptación y guía de consulta de API.

Siguiente paso

Pasar de prototipo en protoboard a PCB definitivo. El sistema ya está listo para prueba de concepto.

Especificaciones técnicas

Capacidad y arquitectura

El mismo hardware sirve como Pinger o Gateway — solo cambia el firmware. El sistema está diseñado para crecer sin cambiar la infraestructura base.

Gateway

  • Hasta  5,000 Pingers  por gateway
  • Conectividad:  WiFi · 4G · USB serial
  • Sensor de temperatura integrado para diagnóstico de señal
  • Filtra paquetes duplicados — solo procesa el más reciente o relevante
  • Envía ACK de confirmación al Pinger por cada paquete recibido
  • Un gateway por área — permite localizar origen de alertas

Escalabilidad

  • Prototipo actual:  2,000 – 6,000 dispositivos
  • Arquitectura ampliable a  10,000 – 20,000  dispositivos simultáneos
  • CRC + secuencia única por paquete elimina colisiones y suplantaciones
  • Un solo hardware — firmware diferente define si es Pinger o Gateway
  • API abierta — el dashboard es replicable o integrable en sistemas propios
  • Desarrollado en ~5 meses · listo para prueba de concepto en producción
